Перечень элементов ЛСПК 5000-80 ЛСПК 2000-100:
 |

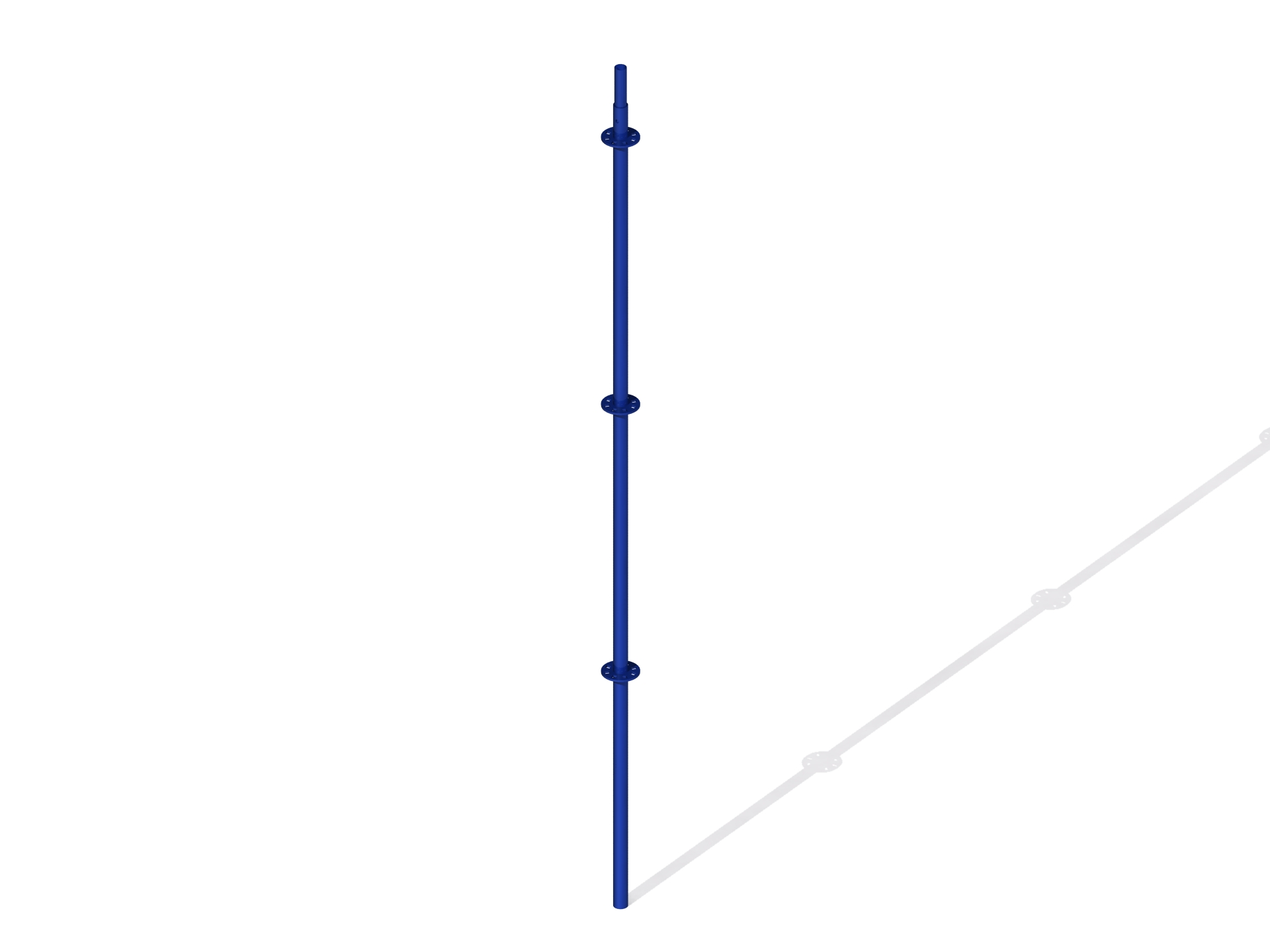

Вертикальный элемент (вертикаль)Вертикаль является основным несущим элементом лесов. Этот элемент представляет собой трубу ф48 мм., с приваренным на ней шагом 0,5м. или 1,0 м. фланцем, за которые крепятся горизонтальные и диагональные элементы. Размер вертикального элемента от 1,0 м. до 3,0 м. Фланец толщиной 7 мм., проварен с 2-х сторон. Вертикаль выполнена из трубы ф48х3мм. |
 |

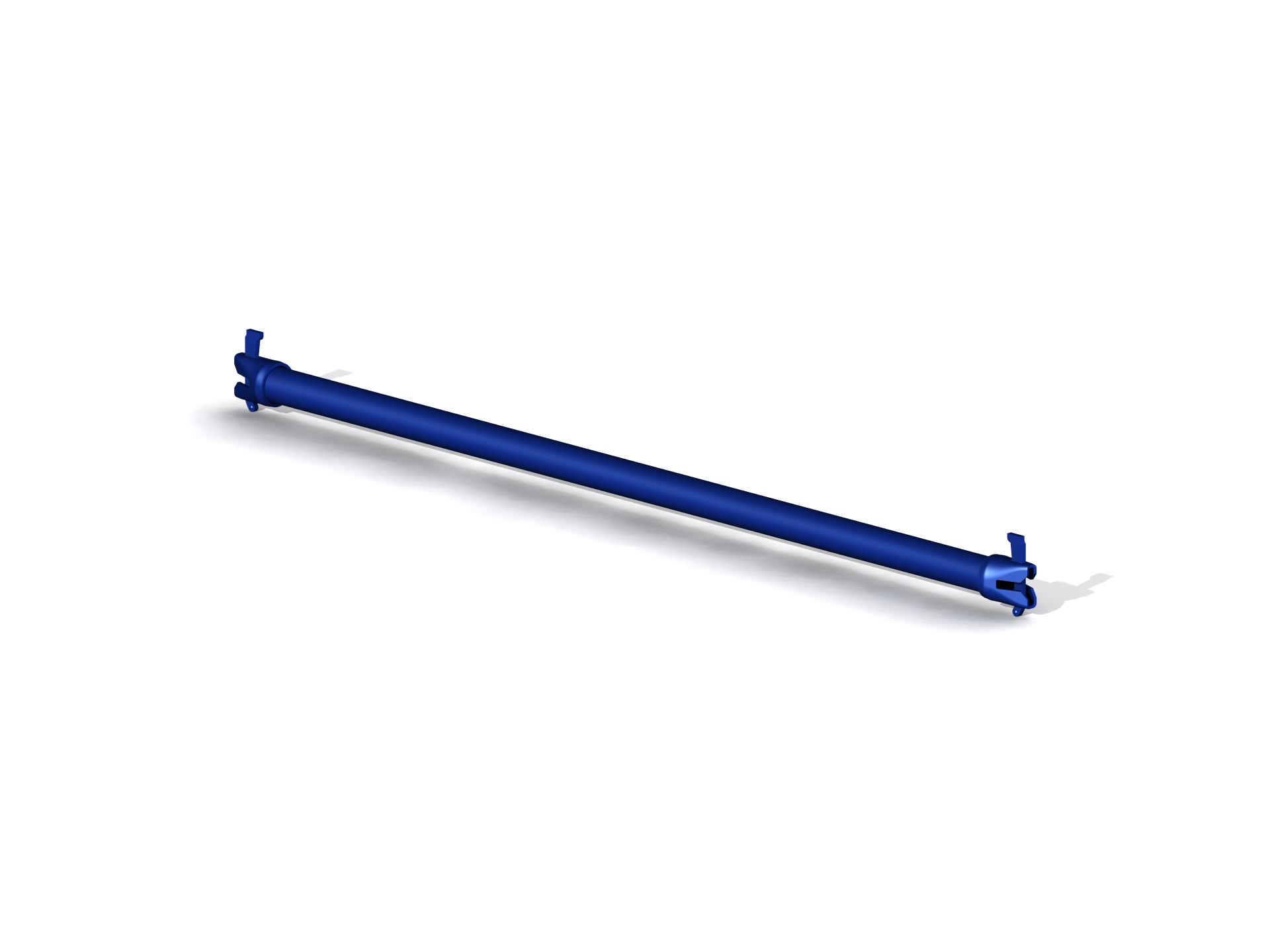

Горизонтальный элемент (горизонталь)Каждая горизонталь имеет на концах замок с клином, при помощи которого горизонталь соединяется с вертикалью. Заклепка на клине надежно держит его в замке. Размер горизонтали определяет расстояние между вертикалями и может быть от 1000 мм. до 3000 мм. Шаг между вертикалями может уменьшатся или увеличиваться по желанию Заказчика. Замок элемента выполнен методом штамповки из стали толщиной 4 мм., клин штампованный толщиной 7 мм., горизонталь выполнена из трубы ф48х2,5 мм. |
 |
Диагональный элемент (диагональ)Для обеспечения жесткости лесов, каждый ярус в начале и конце конструкции по ее ширине должен иметь диагональную связку вертикалей на всю высоту. По длине конструкция также должна равномерно связываться диагоналями (через каждые 2 яруса) на всю высоту. Особенностью установки диагоналей является обеспечения их наклона в разные стороны (встречный угол). Наклон диагоналей в одну сторону повышает опасность опрокидывания системы. Диагональ рассчитана на высоту 2,0 м., а ее длина зависит от длины горизонтального элемента. Диагональ выполнена из трубы ф40х2 мм. |
 |
Становачная пятаПредназначена для размещения на ней стартовых элементов. Данный элемент регулируется по высоте от 35 до 50 см., таким образом можно выравнять конструкцию, которая устанавливается на неровную поверхность. Становачная пята имеет опорную часть в виде пластины 150х150 мм., литая гайка изготовлена из чугуна повышенного качества. Определяющим прочность соединения «винт-гайка» является срез витков, которые выдерживают нагрузку более 3000 кг. Становачная пята устанавливается под кажый стартовый элемент на жесткое основание. |
 |

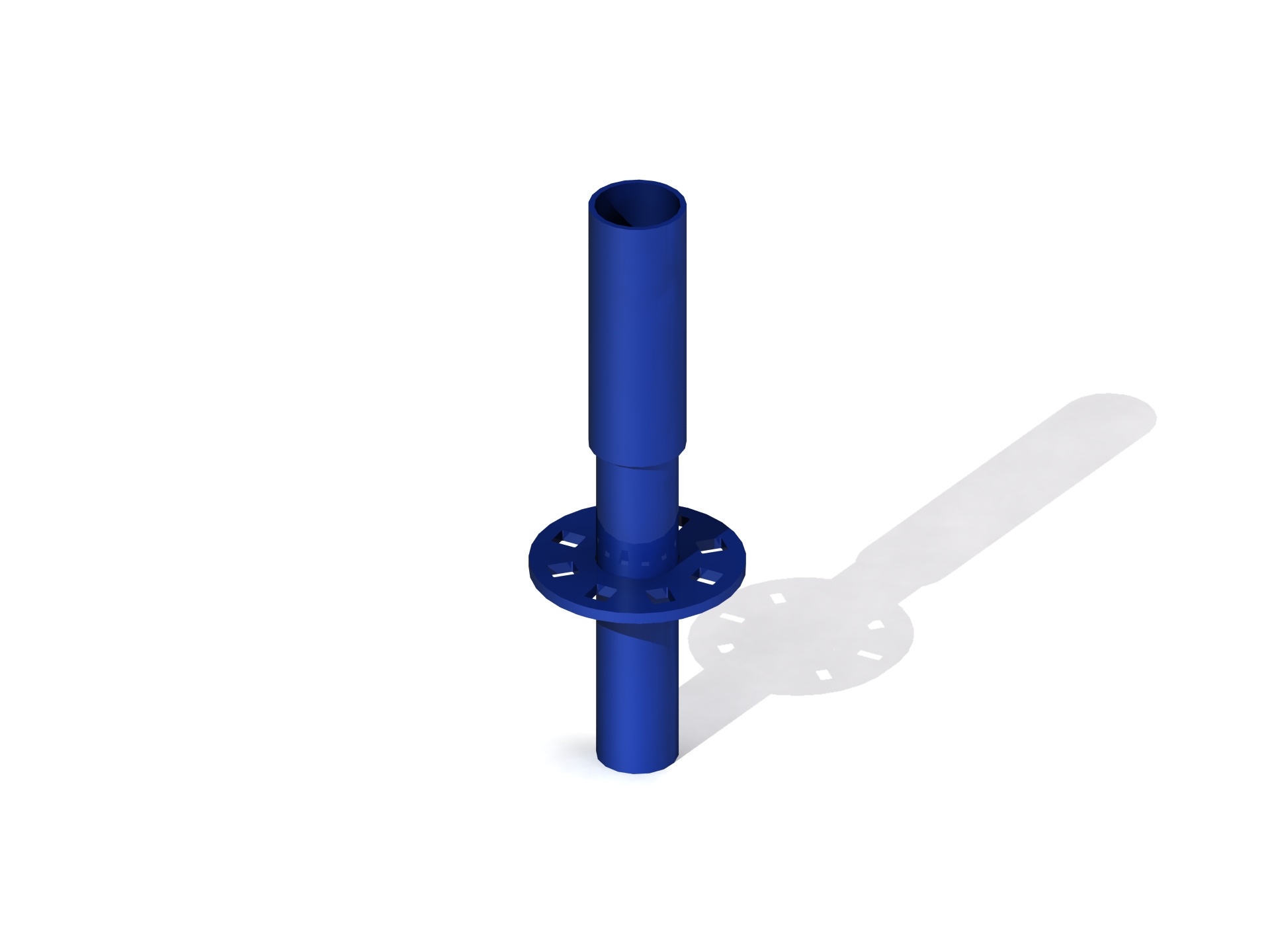

Стартовый элементУстанавливается на становачную пяту. Данный элемент необходим для начала монтажа лесов и служит для установки вертикалей (как «подставка»). Имеет фланец для креплеия горизонталей с соседними аналогичными элементами, что дает возможность обвязывать леса горизонталями на малой высоте (которая выставляется становачной пятой) |
 |
Стальная лестницаЛестница выполнена из стали 1,5 мм. и укреплена профильной трубой. На ступенях лестницы пробиты отверстия с пуклевкой, что обеспечивает безопасность работы на них. Лестница устанавливается по диагонали под углом 45%на высоту 2 м. и крепится крюками за поперечные горизонтали. Стальная лестница выдерживает нагрузку до 500 кг. |
 |
Стальной настилНастил выполнен из листовой стали 1,5 мм. На рабочей поверхности настила для безопасности работ пробито множество отверстий с пуклевкой. Настилы изготавливаются шириной 260, 360, 420, 450 мм. Рассредоточенная нагрузка на настил 3000 х 360 мм. от 250 до 500 кг. Настилы при помощи крюков устанавливаются на поперечные горизонтали. По СНИП 12-03-2001 настилы должны иметь бортовые ограждения. |
 |

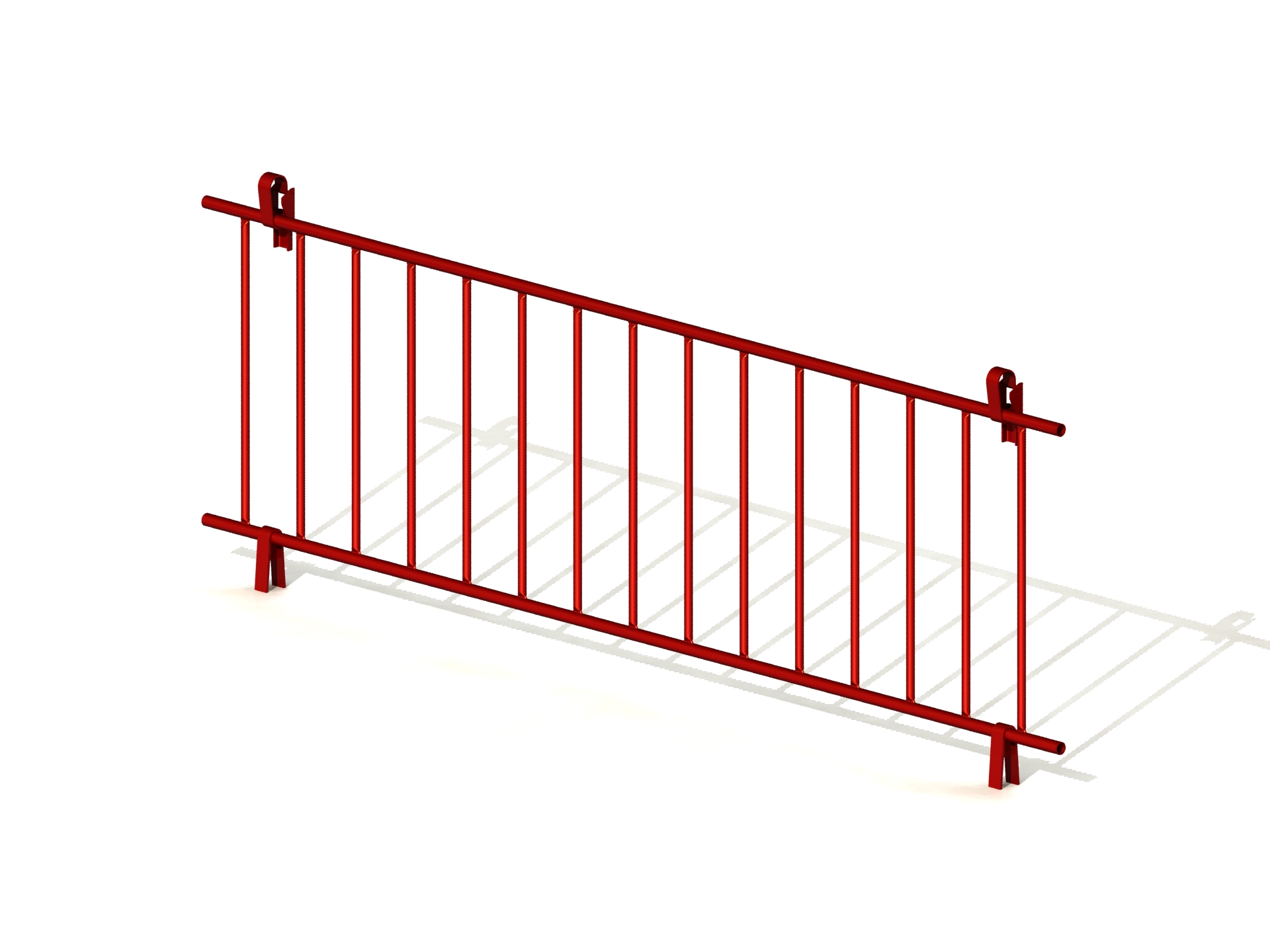

Ограждение на лесаОграждение необходимо для организации бортового ограждения рабочей площадки по СНИП 12-03-2001, высота ограждения составляет 1 м., длина от 1,0 м. до 3,0 м. с шагом 0,5 м. Предпочтительно использовать ограждения 1,0 м. 1,5 м. в плане удобства монтажа. |
 |

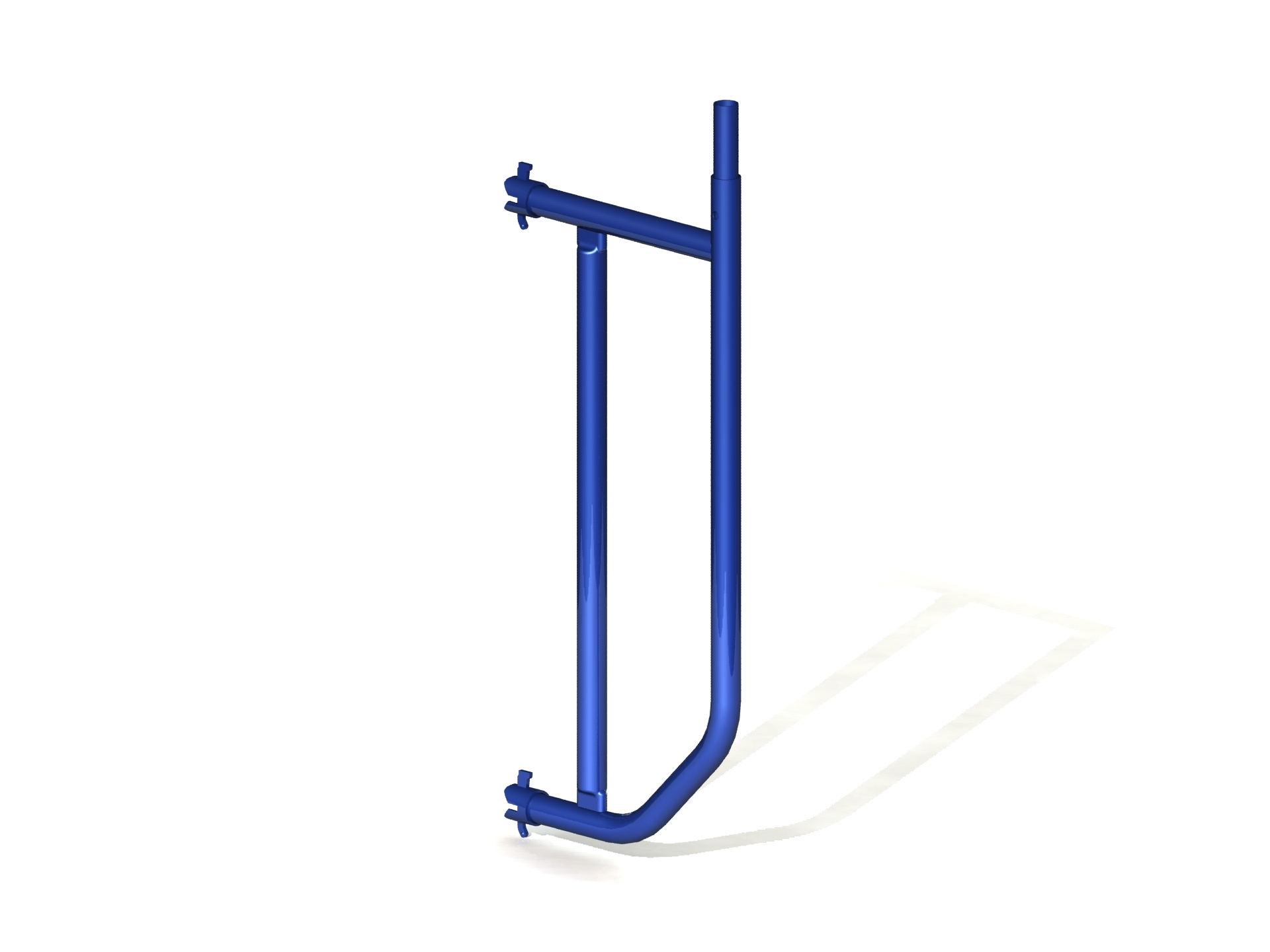

КонсольКонсоль необходима для организации дополнительной рабочей площадки на любом уровне строительных лесов, а также для обхода различных выступов, балконов и т.д. без дополнительной сборки секции лесов. Стандартный размер выносной площадки 1,0 м. Для организации обхода выступов более 1,0 м. можно устанавливать консоль на консоль. |
 |

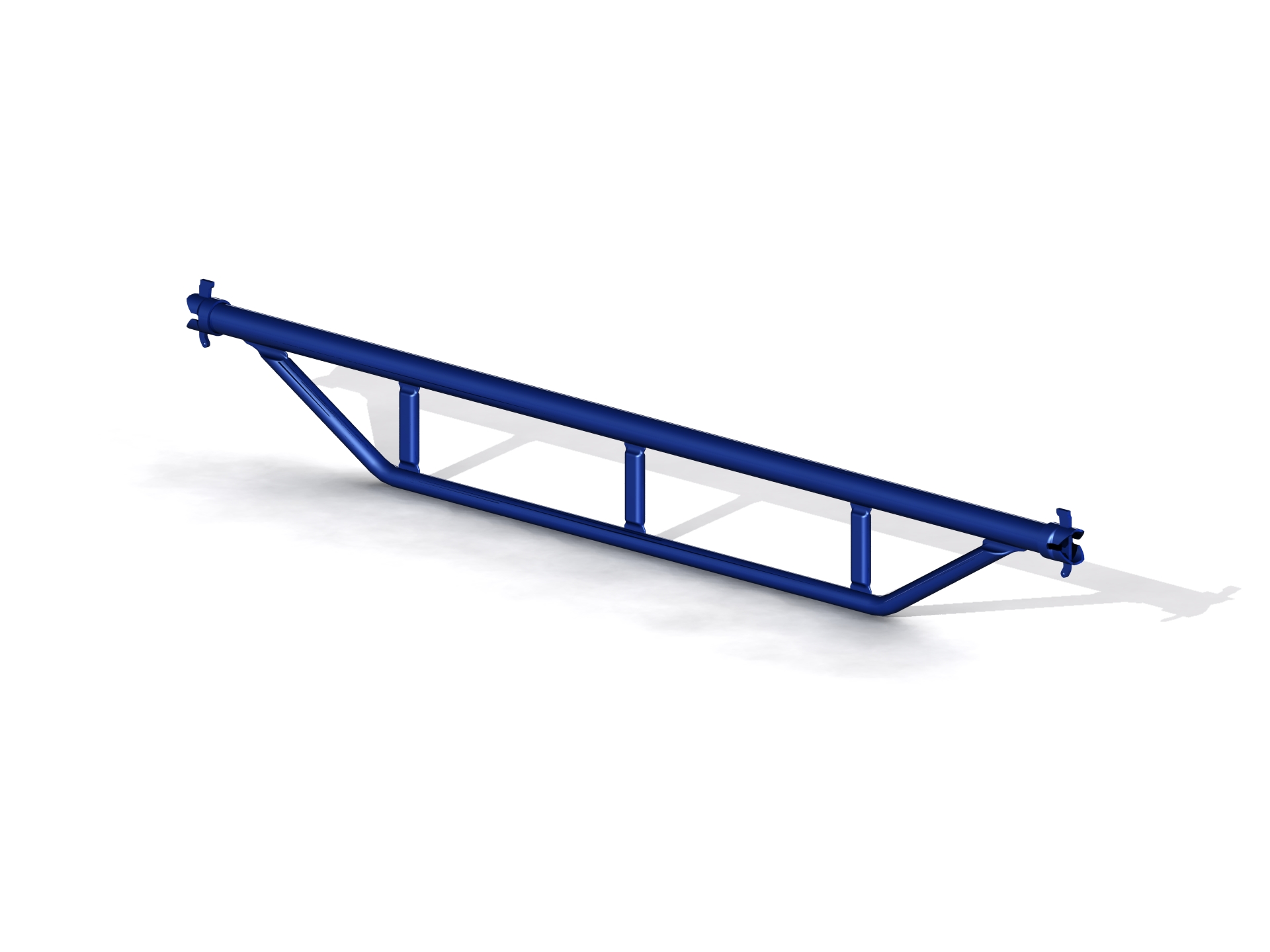

Усиленная горизонталь Усиленная горизонталь выпускается с типоразмером от 1,0 м. до 3,0 м. с шагом 0,5 м. используется в качестве стандартных горизонталей строительных лесов при больших нагрузках: поддон с кирпичом, емкость с раствором и т.д. |
